Fourreau et double vis parallèles 75/36

Résumé exécutif

• Configuration : Vis jumelées co-rotatives, diamètre de 75 mm, rapport L/D 36:1 (longueur du fourreau ~2700 mm). Deux vis interpénétrantes offrent une grande longueur utile pour un débit élevé et un mélange intensif.
• Performance : Offre un débit très élevé par rapport à sa taille. Par exemple, la série GMPT de Grace indique un débit d’extrudeuse 75/36 d’environ 400 à 500 kg/h pour le PVC. Le rapport L/D élevé et la grande surface du fourreau garantissent une meilleure homogénéisation de la matière en fusion et un débit supérieur de 30 à 50 % par rapport à une extrudeuse monovis équivalente.
• Fabrication : Fabriqué en acier allié à haute résistance (ex. 38CrMoAlA) avec un fourreau et des vis usinés avec précision. Les surfaces sont durcies par nitruration ou par des chemises bimétalliques pour résister à l’usure. Des revêtements durs optionnels (carbure de tungstène projeté par HVOF, chrome) peuvent être appliqués pour une résistance extrême à l’abrasion. Ces traitements augmentent la dureté de surface (souvent >HRC50) et prolongent la durée de vie en présence de polymères abrasifs ou chargés.
• Principaux avantages : La conception modulaire (fourreau segmenté, zones interchangeables) permet un contrôle précis de la température et une maintenance facilitée. La conception 75/36 prend en charge les opérations de compoundage difficiles (PVC, PE, PP, WPC, mélanges-maîtres, recyclage) avec une pression stable et un contrôle dimensionnel rigoureux, réduisant ainsi les rebuts.

Vue d’ensemble du produit

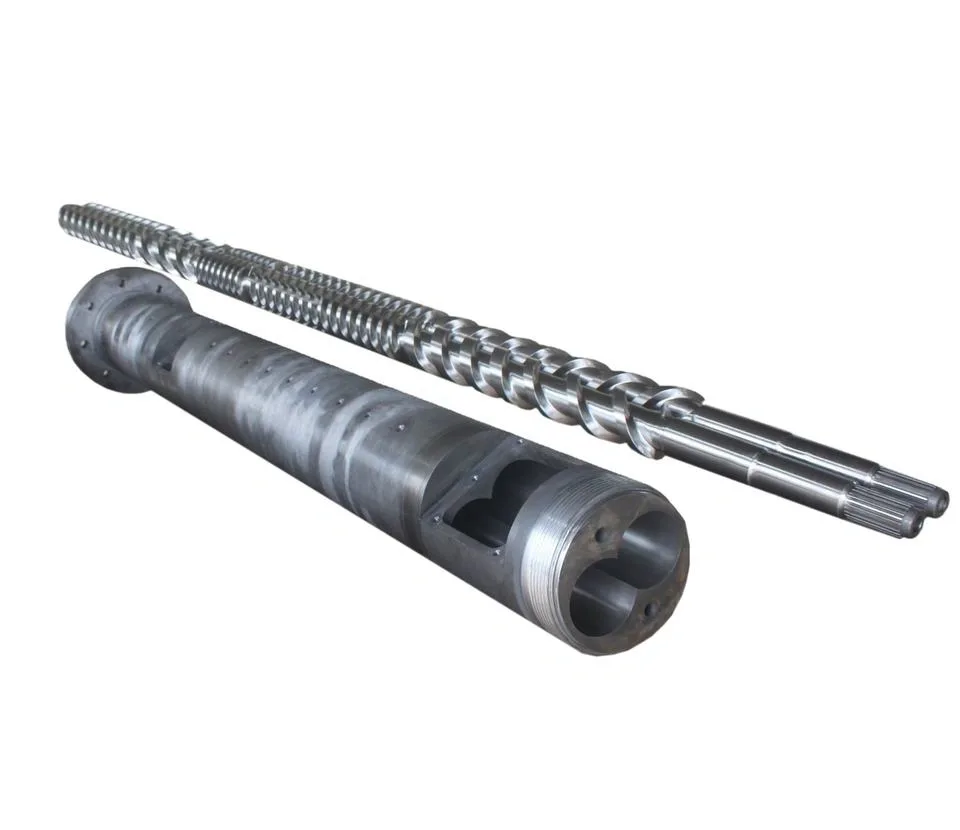

Le fourreau et la double vis parallèles 75/36 constituent un composant essentiel pour les grandes extrudeuses bi-vis co-rotatives. Deux vis de 75 mm de diamètre fonctionnent côte à côte dans un fourreau commun divisé en plusieurs zones chauffées (alimentation, transition, dosage/fusion). La longueur utile est d’environ 2700 mm (36×75), offrant une longueur de malaxage importante. Cette géométrie assure un cisaillement très élevé et une grande uniformité de pression, idéaux pour une fusion complète et un mélange parfait des polymères. Par rapport aux fourreaux plus courts, le rapport L/D de 36:1 garantit un débit important tout en maintenant un encombrement au sol raisonnable. Les vis parallèles (à diamètre uniforme) assurent un écoulement stable et équilibré (Figure 1), rendant ce fourreau adapté à une production régulière à haute capacité.

Le fourreau 75/36 est conçu pour être compatible avec les principales marques d’extrudeuses. Il s’adapte généralement aux modèles d’extrudeuses co-rotatives de la classe 75 mm : par exemple KraussMaffei KMD 75-36, Coperion ZSK 75-36, Leistritz ZSE 75-36, séries JSW CT75/36 et machines similaires. (L’ajustement exact dépend de la géométrie de l’arbre et du montage ; à confirmer auprès du fabricant d’origine/OEM). Sa conception robuste permet de traiter des matériaux chargés et sensibles au cisaillement sans les problèmes de surchauffe observés sur les fourreaux plus courts.

Matériaux et revêtements

Le fourreau 75/36 est usiné à partir d’aciers alliés de première qualité, choisis pour leur résistance mécanique et leur tenue à la fatigue thermique (généralement DIN 1.2767, DIN 1.4122 ou équivalent). Les chemises intérieures d’alésage ou les vis sont souvent fabriquées en acier 38CrMoAlA. L’acier de base subit un traitement thermique pour la ténacité, puis un traitement de finition contre l’usure :

• Nitruration : La nitruration gazeuse ou plasma diffuse de l’azote pour durcir la surface (profondeur de couche ~0,5 mm, dureté ~1000 HV). Les fourreaux nitrurés résistent aux charges abrasives et prolongent la durée de service.
• Couches d’alliage bimétallique : Certains fourreaux utilisent une conception bimétallique (par exemple, une couche interne en acier inoxydable ou à haute teneur en chrome soudée dans un tube d’acier) pour la résistance à la corrosion et aux acides. Cela est particulièrement utile pour le PVC ou les composés caustiques.
• Revêtements par projection thermique : Les options avancées incluent des revêtements en carbure de tungstène projetés par HVOF, qui créent une couche très dense et extrêmement dure sur le diamètre intérieur du fourreau. Ils sont particulièrement efficaces contre l’abrasion sévère. Les fourreaux de Milacron, par exemple, sont équipés en standard d’une finition nitrurée propriétaire et peuvent être commandés avec des chemises exclusives en carbure de tungstène ou un chromage.
• Inserts en carbure : Dans les cas les plus exigeants, les segments de fourreau peuvent être équipés d’inserts en carbure remplaçables dans les zones de dosage ou de malaxage.

Ces traitements augmentent considérablement la résistance à l’usure. La dureté combinée dépasse souvent HRC50, permettant au fourreau de résister aux plastiques fortement chargés en minéraux pendant des milliers d’heures avec une érosion minime.

Caractéristiques et avantages

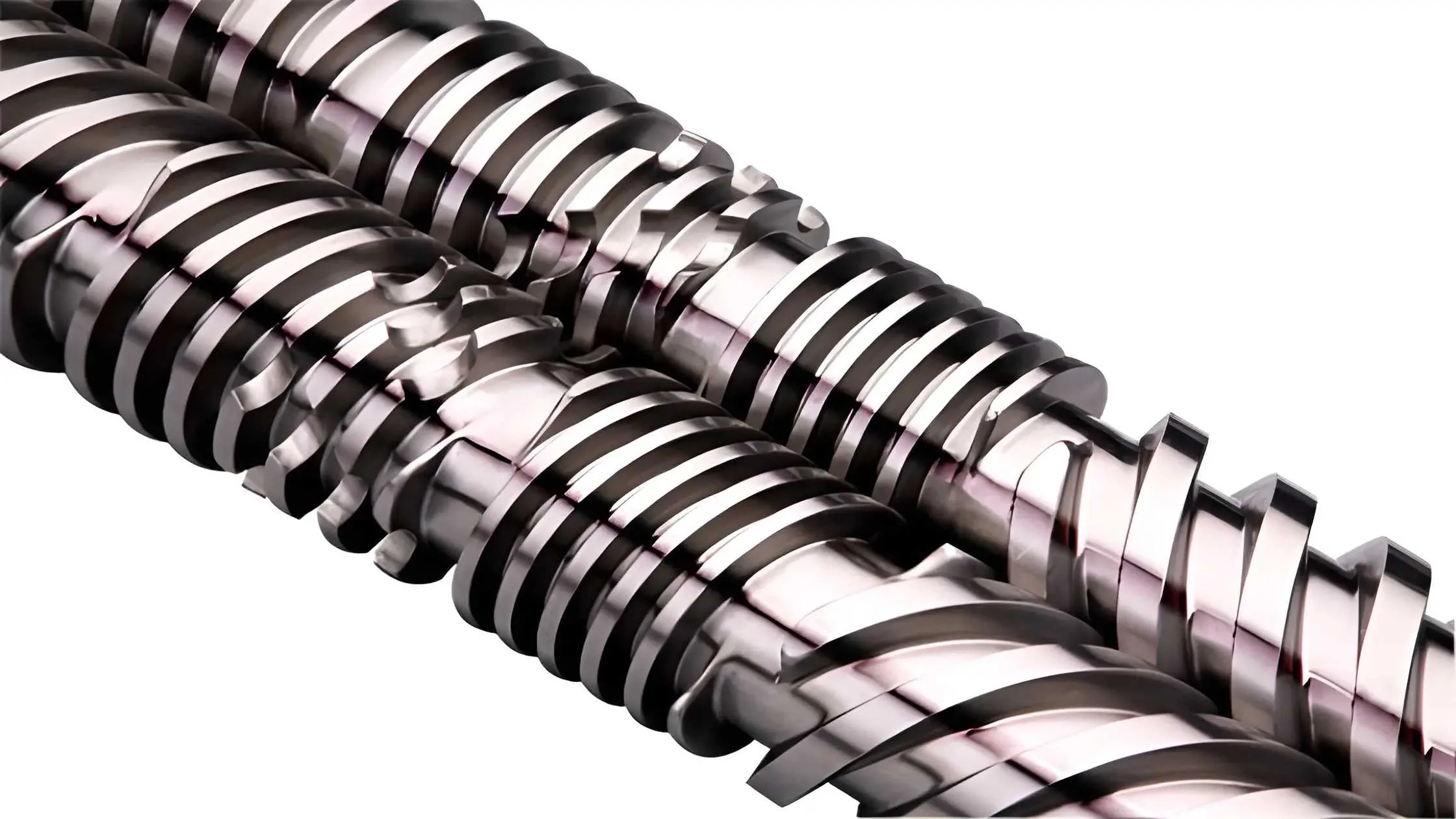

• Mélange et débit supérieurs : Les vis interpénétrantes co-rotatives offrent une action autonettoyante (self-wiping) (chaque vis transfère la matière à sa voisine), assurant un mélange distributif et dispersif très efficace. Il en résulte une masse fondue plus fine et homogène, ainsi qu’un débit supérieur de 30 à 50 % à celui d’une extrudeuse monovis comparable pour une même puissance.
• Haute résistance à l’usure : La structure en acier allié trempé associée à des revêtements de qualité supérieure (nitruration, bimétal, HVOF) garantit une longue durée de vie, même avec des formulations abrasives, renforcées de fibres de verre ou à base de PVC. Une durée de vie prolongée réduit les temps d’arrêt et le coût total de possession.
• Conception modulaire : Le fourreau est fabriqué en sections à brides et les vis sont composées d’éléments interchangeables (éléments d’alimentation, de compression, de dosage, blocs de malaxage, etc.). Cela permet une reconfiguration rapide des profils de vis pour différents procédés ou un remplacement facile des sections individuelles sans avoir à changer l’ensemble du fourreau.
• Contrôle précis de la température : De multiples zones indépendantes de chauffage/refroidissement le long du fourreau (chacune de 300 à 600 mm de long) maintiennent un profil thermique rigoureux. Cela évite les points chauds ou la dégradation de la matière – un point critique pour les matériaux thermosensibles comme le PVC. Des thermocouples dans chaque zone contrôlent la température avec une précision de ±1 °C.
• Stabilité et fiabilité : La conception parallèle assure un écoulement équilibré, minimisant les vibrations et maximisant la durée de vie des paliers de butée. Un fourreau 75/36 bien entretenu peut fonctionner pendant plusieurs milliers d’heures (pour référence, les fourreaux 90/26 similaires dépassent souvent 10 000 à 20 000 heures avant une révision majeure). L’usinage de précision maintient le jeu entre le filet de vis et l’alésage dans des tolérances micrométriques afin d’éviter les fuites de matière en fusion.

Installation et compatibilité

Une installation correcte est essentielle. Le fourreau est divisé en deux moitiés à brides et monté sur le châssis rigide de l’extrudeuse.

Étapes clés : Alignez les deux moitiés de manière à ce qu’elles soient parfaitement planes et perpendiculaires aux vis. Assemblez les parties supérieure et inférieure du fourreau autour des vis, en veillant à ce que les filets s’insèrent dans les alésages sans aucun coincement. Serrez les boulons de bride de manière uniforme pour assurer une étanchéité parfaite. Raccordez chaque ligne (ou jaquette) de chauffage/refroidissement et effectuez un test de pression pour détecter d’éventuelles fuites avant le démarrage initial.

Contrôles après montage : Faites tourner les vis à la main (ou lentement à l’aide du moteur) pour vous assurer de l’absence d’interférence mécanique. Étalonnez les régulateurs de température de chaque zone. Faites fonctionner l’extrudeuse « à vide » à basse vitesse afin de vérifier le bon fonctionnement de la transmission (moteur et réducteur) et du système de refroidissement. N’introduisez la matière qu’après ces vérifications.

Ce fourreau 75/36 est conçu pour les extrudeuses bi-vis co-rotatives d’environ 75 mm. Il s’adapte typiquement aux machines telles que KraussMaffei KMD 75-36, Coperion ZSK 75-36, Leistritz ZSE 75-36, séries JSW CT75/36, modèles Nanjing (Allwell/Useon) 75 mm, etc. (Vérifiez toujours les dimensions des brides et des arbres auprès du fabricant de votre machine).

Contrôle qualité et essais

Chaque fourreau 75/36 est soumis à des protocoles d’inspection rigoureux. Les matières premières sont accompagnées de certificats d’analyse d’usine pour vérifier leur composition. Tout au long de l’usinage, les dimensions critiques (diamètres intérieur et extérieur, pas de vis, longueur L/D) sont mesurées à l’aide d’instruments de précision (machines MMT, comparateurs d’alésage). Les tolérances sont strictes (la cylindricité et la concentricité sont généralement contrôlées à <0,05 mm).

Après usinage et traitement thermique (ex. nitruration), la surface interne du fourreau et les vis sont contrôlées : la dureté est vérifiée par des essais Rockwell/Vickers et l’état de surface est inspecté pour détecter d’éventuelles microfissures ou défauts. Les vis et le fourreau sont assemblés et testés en fonctionnement sur une extrudeuse pilote lorsque c’est possible afin de vérifier la rotation fluide, le chauffage des zones et l’étanchéité. Les circuits de refroidissement sont également testés sous pression. Les fabricants appliquent généralement les normes ISO 9001 et fournissent des rapports de conformité et documents CE/TÜV requis.

Conseils d’entretien

• Nettoyage régulier : Maintenez propres la trémie d’alimentation, les évents de dégazage et la filière. L’accumulation de matière peut entraîner des surchauffes locales et des instabilités de débit.
• Surveillance de l’usure : Inspectez le jeu entre les filets de vis et l’alésage toutes les quelques centaines d’heures de production. Si le débit diminue ou si la qualité du produit se dégrade, mesurez l’entrefer. Un rechromage ou une renitruration est justifié dès que l’usure atteint ~0,2–0,3 mm. Si l’usure approche ~0,5 mm, prévoyez le remplacement du fourreau.
• Pièces de rechange : Conservez les pièces critiques en stock : colliers chauffants, thermocouples, paliers/butées et au moins un segment de vis de réserve.
• Lubrification : Assurez-vous que les réducteurs et les paliers de butée sont lubrifiés selon les préconisations du fabricant et vérifiez les niveaux d’huile.
• Contrôles de température : Surveillez en continu les températures de zone et la charge du moteur ; une augmentation soudaine peut signaler un colmatage ou un problème mécanique.
• Alignement : En cas de démontage, réalignez soigneusement les clavettes et goupilles d’arbre pour éviter tout déséquilibre du rotor.
• Documentation : Tenez un journal de maintenance consignant les heures de fonctionnement, les relevés d’usure et les incidents pour anticiper les interventions de maintenance.

Commande et assistance

Le fourreau 75/36 est un produit fabriqué sur mesure. Le délai de fabrication est généralement de 6 à 12 semaines à compter de la confirmation de la commande (plus long en cas de traitements thermiques poussés ou d’aciers spéciaux).

Lors de la commande, précisez toutes les informations : marque et modèle de l’extrudeuse, diamètre de vis, L/D, type de bride, longueur requise et polymères transformés. Indiquez toute exigence particulière, telle que des zones de dégazage ou des chemises renforcées.

• Personnalisation : Les profils de vis (éléments de malaxage, zones de cisaillement, pas) sont entièrement personnalisables selon votre procédé.
• Garantie : Les fourreaux bénéficient généralement d’une garantie limitée de 12 mois contre les défauts de matière et de fabrication (l’usure normale étant exclue). Commandez systématiquement des joints d’étanchéité et joints toriques adaptés à vos brides.

Hypothèses techniques

• Les données de performance supposent une extrudeuse 75/36 correctement refroidie par eau, tournant à environ 30–40 tr/min. (À titre indicatif, la KMD 90-26 de KraussMaffei produit ~200–250 kg/h pour le PVC, tandis que Grace indique ~400–500 kg/h pour une 75/36).
• La longueur du fourreau (~2700 mm) est une estimation basée sur le rapport L/D ; la longueur exacte hors-tout dépend des boîtiers de paliers.
• La compatibilité indiquée est basée sur les classes d’extrudeuses standard ; veuillez vérifier les dimensions exactes d’arbre et de fixation auprès du constructeur de votre machine.

Toutes les tolérances (ex. alésage du fourreau ±0,02 mm) et limites d’usure (~seuil de re-traitement de 0,2–0,3 mm) sont conformes aux pratiques standard de l’industrie de l’extrusion.
