الملخص التنفيذي

• التكوين: مسمار مزدوج يدور في نفس الاتجاه (Co-rotating)، بقطر 75 مم، ونسبة طول إلى قطر (L/D) تبلغ 36:1 (طول السيلندر حوالي 2700 مم). يوفر المسماران المتشابكان طولاً فعالاً كبيراً لتحقيق إنتاجية عالية وخلط مكثف.
• الأداء: يحقق إنتاجية عالية جداً مقارنة بحجمه. على سبيل المثال، تسرد سلسلة GMPT من Grace إنتاجية لماكينة بثق 75/36 تتراوح بين 400–500 كجم/ساعة لمادة PVC. توفر نسبة L/D الطويلة ومساحة السطح الكبيرة للسيلندر تجانساً فائقاً للمصهور وإنتاجية أعلى بنسبة تصل إلى 30–50% مقارنة بماكينات البثق أحادية المسمار المماثلة.
• الهيكل والتصنيع: مصنوع من سبائك الفولاذ عالية المتانة (مثل 38CrMoAlA) مع سيلندر ومسامير مُشغّلة بدقة عالية. الأسطح مقساة بالنتردة (Nitriding) أو ببطانات ثنائية المعدن (Bimetallic liners) لمقاومة التآكل. يمكن تطبيق طلاءات صلبة اختيارية (كربيد التنجستن المرشوش بتقنية HVOF، أو الكروم) لمقاومة الاحتكاك الشديد. ترفع هذه المعالجات صلابة السطح (غالباً >HRC50) وتزيد من العمر التشغيلي تحت ظروف معالجة البوليمرات الكاشطة أو الممتلئة بالمواد المالئة.
• المزايا الرئيسية: يتيح التصميم المعياري (سيلندر مقسم، مناطق حرارية قابلة للتبديل) تحكماً دقيقاً في درجات الحرارة وصيانة سهلة. يتعامل تصميم 75/36 مع عمليات الخلط الصعبة (PVC، PE، PP، WPC، الماسترباتش، وإعادة التدوير) مع الحفاظ على استقرار الضغط والتحكم في الأبعاد، مما يقلل من نسبة الهالك.

نظرة عامة على المنتج

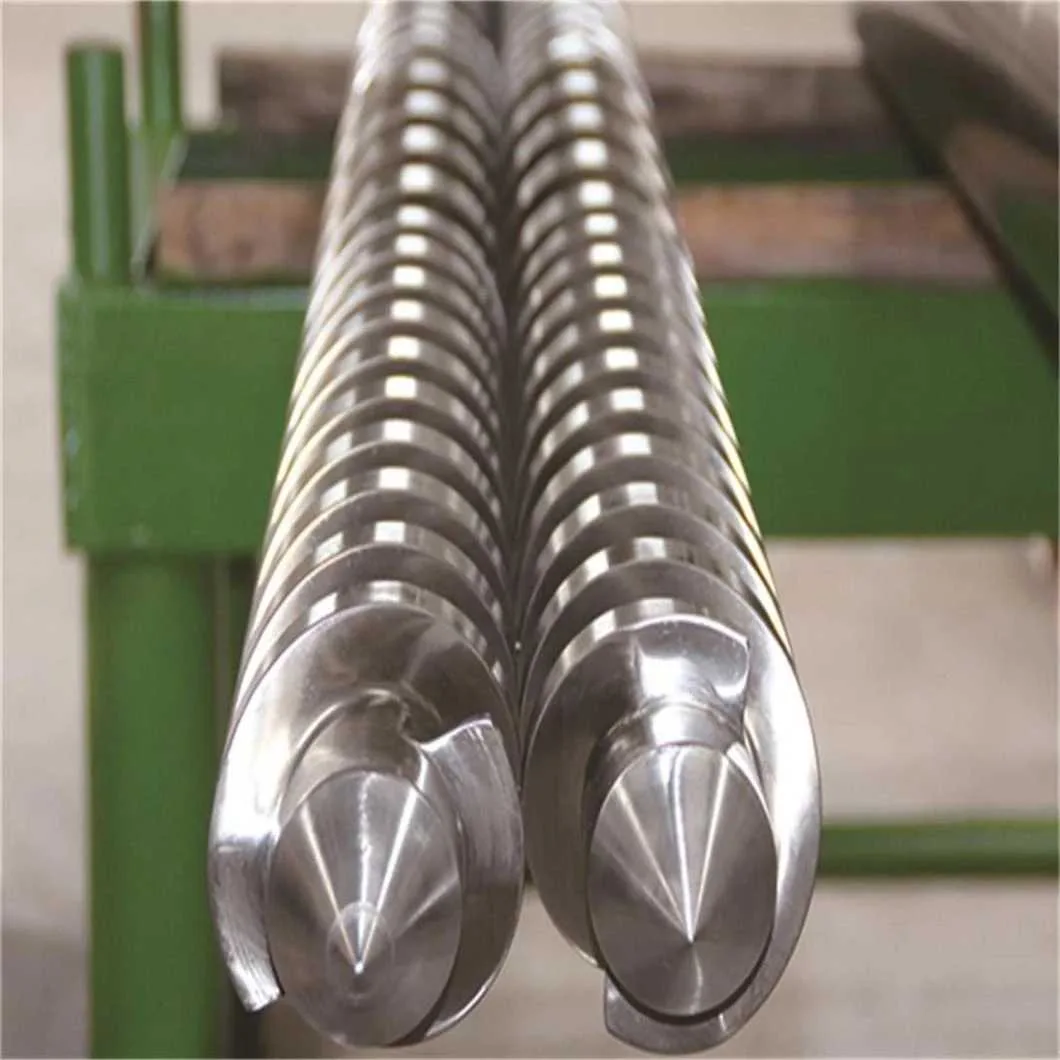

يُعد السيلندر والمسمار المزدوج المتوازي 75/36 مكوناً أساسياً لماكينات البثق الكبيرة ذات المسمار المزدوج المتزامن الدوران (Co-rotating). يدور مسماران بقطر 75 مم جنباً إلى جنب داخل سيلندر مشترك مقسم إلى مناطق تسخين متعددة (التغذية، الانتقال، والمعايرة/الصهر). يبلغ الطول الفعال حوالي 2700 مم (36 × 75)، مما يوفر مسافة عجن واسعة. توفر هذه الهندسة معدلات قص وتجانساً في الضغط فائقي الجودة – وهي مثالية للصهر التام والخلط الممتاز للبوليمرات. وبالمقارنة مع السيلندرات الأقصر، تضمن نسبة L/D البالغة 36:1 إنتاجية ضخمة مع الحفاظ على مساحة أرضية معقولة للماكينة. توفر المسامير المتوازية (ذات القطر المتساوي على طول الامتداد) تدفقاً متزناً ومستقراً (شكل 1)، مما يجعل هذا السيلندر ملائماً لخطوط الإنتاج المستمرة وذات السعات العالية.

تم تصميم السيلندر 75/36 ليتوافق مع كبرى العلامات التجارية لماكينات البثق؛ حيث يناسب عادةً طرازات ماكينات البثق متزامنة الدوران من فئة 75 مم، مثل: KraussMaffei KMD 75-36، وCoperion ZSK 75-36، وLeistritz ZSE 75-36، وسلسلة JSW CT75/36، والماكينات المماثلة. (يعتمد التوافق الدقيق على هندسة العمود وطريقة التثبيت؛ يُرجى التأكيد مع الشركة المصنعة للمعدات الأصلية OEM). يتيح تصميمه القوي معالجة المواد المحشوة والحساسة للإجهاد والقص دون مشاكل ارتفاع الحرارة المفرطة الشائعة في السيلندرات الأقصر.

المواد والطلاءات

يتم تشغيل السيلندر 75/36 من سبائك الفولاذ الفاخرة المختارة بعناية لمتانتها ومقاومتها للإجهاد الحراري (عادةً DIN 1.2767 أو DIN 1.4122 أو ما يعادلها). وغالباً ما تُصنع بطانات التجويف الداخلي أو المسامير من فولاذ 38CrMoAlA. تتم معالجة الفولاذ الأساسي حرارياً لزيادة المتانة والصلابة، ثم يُعالج سطحياً لمقاومة التآكل:

• النتردة (Nitriding): تعمل النتردة الغازية أو البلازمية على نشر النيتروجين لتقسية السطح (عمق الطبقة المقساة ~0.5 مم، الصلابة ~1000 HV). تقاوم السيلندرات المعالجة بالنتردة المواد المالئة الكاشطة وتزيد من عمر التشغيل.
• طبقات السبائك ثنائية المعدن (Bimetallic): تستخدم بعض السيلندرات تصميماً ثنائي المعدن (مثل طبقة داخلية من سبائك الكروم العالي أو الفولاذ المقاوم للصدأ الملحوم داخل أنبوب فولاذي) لمقاومة التآكل والأحماض. ويُعد هذا مفيداً جداً لمركبات PVC أو المركبات الكاوية.
• طلاءات الرش الحراري (Thermal Spray): تشمل الخيارات المتقدمة طلاءات كربيد التنجستن المرشوشة بتقنية HVOF، والتي تُنشئ طبقة صلبة وكثيفة للغاية على القطر الداخلي للسيلندر، وهي فعالة بشكل خاص ضد التآكل الشديد. على سبيل المثال، تأتي سيلندرات Milacron قياسياً بطلاء نتردة خاص، ويمكن طلبها ببطانات حصرية من كربيد التنجستن أو بطلاء الكروم.
• حشوات الكربيد (Carbide Inserts): في أصعب ظروف التشغيل، يمكن تزويد مقاطع السيلندر بحشوات كربيد قابلة للاستبدال في مناطق المعايرة أو العجن.

تعمل هذه المعالجات على زيادة مقاومة التآكل بشكل كبير؛ حيث تتجاوز الصلابة المجمعة غالباً HRC50، مما يُمكّن السيلندر من تحمل البلاستيك عالي الامتلاء أو المحمّل بالمعادن لآلاف الساعات بأقل تآكل ممكن.

الميزات والفوائد

• خلط وإنتاجية فائقة: توفر المسامير المتشابكة متزامنة الدوران خاصية التنظيف الذاتي (Self-wiping) (حيث يمرر كل مسمار المادة إلى المسمار المجاور)، مما يمنح خلطاً توزيعياً وتشتيتياً فعالاً للغاية. ينتج عن ذلك مصهور أكثر تجانساً وإنتاجية أعلى بنسبة 30–50% مقارنة بماكينة بثق أحادية المسمار مماثلة بنفس القدرة.
• مقاومة عالية للتآكل: يضمن الهيكل المصنوع من سبائك الفولاذ المقسى مع الطلاءات الممتازة (نتردة، بيميتال، HVOF) عمراً تشغيلياً طويلاً حتى مع تركيبات PVC أو المواد المحشوة بالألياف الزجاجية أو المواد الكاشطة. يقلل عمر التآكل الطويل من فترات التوقف والتكلفة الإجمالية للملكية.

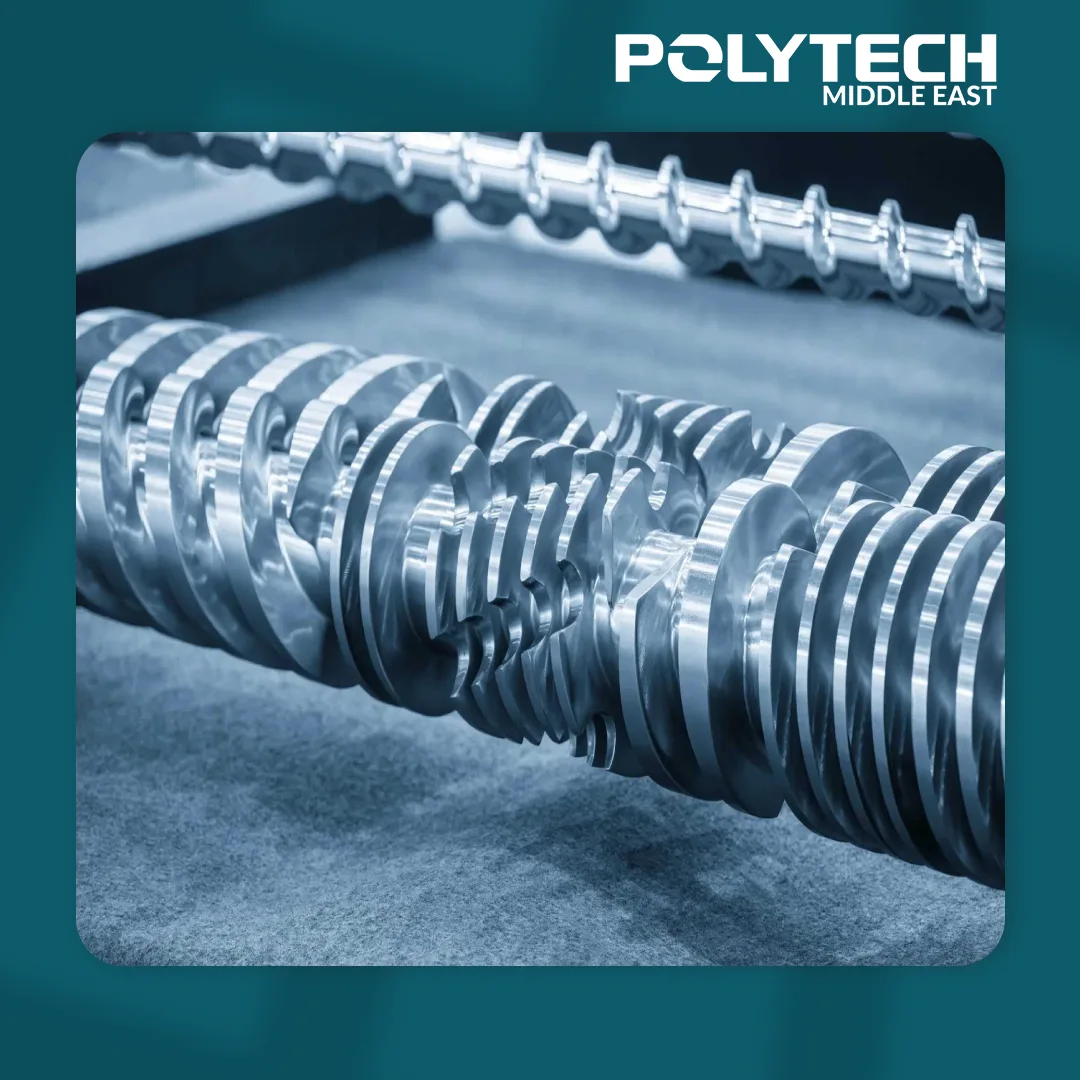

• تصميم معياري (Modular): يتم تصنيع السيلندر في أقسام ذات شِفاه (Flanges)، وتتكون المسامير من قطع وعناصر قابلة للتبديل (عناصر تغذية، ضغط، معايرة، كتل عجن، إلخ). يتيح ذلك إعادة تشكيل مقاطع المسامير بسرعة لعمليات تشغيل مختلفة، أو استبدال الأقسام الفردية بسهولة دون الحاجة لتغيير السيلندر بالكامل.
• تحكم دقيق في درجة الحرارة: تحافظ مناطق التسخين/التبريد المستقلة المتعددة على طول السيلندر (طول كل منها 300–600 مم) على بروفايل حراري دقيق للمصهور. يمنع هذا التكتلات الساخنة أو التدهور الحراري – وهو أمر بالغ الأهمية للمواد الحساسة للحرارة مثل PVC. ترصد الحساسات الحرارية (Thermocouples) في كل منطقة درجات الحرارة بدقة تصل إلى ±1 درجة مئوية.
• الاستقرار والموثوقية: ينتج عن التصميم المتوازي مسار تدفق متوازن، مما يقلل الاهتزاز إلى الحد الأدنى ويزيد من عمر كراسي التحميل (Bearings). يمكن لسيلندر 75/36 الخاضع للصيانة الجيدة أن يعمل لآلاف الساعات (للمقارنة، تتجاوز سيلندرات 90/26 المماثلة غالباً 10,000–20,000 ساعة قبل إجراء عمرة شاملة). يحافظ التشغيل الدقيق على الخلوص بين ريشة المسمار والتجويف الداخلي ضمن حدود الميكرون لمنع تسرب المصهور.

التركيب والتوافق

يُعد التركيب الصحيح أمراً جوهرياً. ينقسم السيلندر إلى نصفين بشفاه تثبيت ويتم تركيبه على الهيكل الصلب لماكينة البثق.

الخطوات الأساسية: قم بمحاذاة النصفين ليكونا مستويين تماماً وعموديين على المسامير. قم بتركيب النصفين العلوي والسفلي معاً حول المسامير مع التأكد من دخول ريش المسمار في تجاويف السيلندر بسلاسة ودون أي احتكاك أو انحشار. أحكم ربط مسامير الشفاه بالتساوي لضمان إحكام الغلق التام ومنع أي تسريب. قم بتوصيل خطوط التسخين/التبريد واختبر الضغط للتأكد من عدم وجود تسريبات قبل بدء التشغيل الأولي.

فحوصات ما بعد التركيب: قم بتدوير المسامير يدوياً (أو ببطء شديد عبر المحرك) للتأكد من عدم وجود أي تداخل أو احتكاك ميكانيكي. عاير أجهزة التحكم في الحرارة لكل منطقة. شغّل الماكينة “جافة” وبسرعة منخفضة للتحقق من عمل نظام الحركة (المحرك وصندوق التروس/الجيربوكس) ونظام التبريد بشكل طبيعي. بعد ذلك فقط، يمكنك البدء في تغذية المواد.

صُمم هذا السيلندر لماكينات البثق متزامنة الدوران من فئة 75 مم (مثل طرازات KraussMaffei KMD 75-36، وCoperion ZSK 75-36، وغيرها). يُرجى دوماً التحقق من أبعاد الشفاه ومواصفات عمود الإدارة بما يتوافق مع ماكينتك بالرجوع إلى كتيبات الشركة المصنعة.

مراقبة الجودة والاختبار

يخضع كل سيلندر 75/36 لبروتوكولات فحص صارمة. تأتي المواد الخام مع تقارير اختبار معتمدة للتحقق من تركيبها الكيميائي. وأثناء مراحل التشغيل والتشكيل، تُقاس الأبعاد الحرجة (القطر الداخلي، الخارجي، خطوة السن، وطول L/D) بأجهزة دقيقة (مثل CMM ومقاييس التجاويف). وتكون التفاوتات ضيقة للغاية (يتم التحكم في الاستدارة وتطابق المركزية إلى أقل من 0.05 مم).

بعد التشغيل والمعالجة الحرارية (النتردة مثلاً)، يُفحص السطح الداخلي والمسامير عبر اختبارات الصلابة (Rockwell/Vickers) للتأكد من مطابقة طبقة النتردة للمواصفات، ويتم فحص جودة السطح للتأكد من خلوه من التشققات أو العيوب. يتم تجميع واختبار السيلندر والمسامير وظيفياً على ماكينة تجريبية لاختبار سلاسة الدوران، كفاءة التسخين، وإحكام الغلق، بالإضافة لاختبار دوائر التبريد تحت الضغط. تتوافق عمليات التصنيع عادةً مع معايير ISO 9001، وتشمل شحنات التسليم شهادات المطابقة وتقارير الفحص الفني.

إرشادات الصيانة

• التنظيف الدوري: حافظ على نظافة قادوس التغذية، وفتحات التفريغ، واسمبة الخروج (الداي)؛ حيث قد يؤدي تراكم المواد إلى سخونة زائدة واضطراب في التدفق.
• مراقبة التآكل: افحص الخلوص بين ريش المسمار وتجويف السيلندر كل بضع مئات من ساعات التشغيل. إذا انخفض معدل الإنتاج أو تراجعت جودة المنتج، قس الفجوة؛ يُنصح بإعادة طلاء الكروم أو إعادة النتردة عندما يصل التآكل إلى ~0.2–0.3 مم. وإذا اقترب التآكل من ~0.5 مم، فيجب التخطيط لاستبدال السيلندر.
• قطع الغيار: احتفظ بقطع الغيار الضرورية في المخزن: سخانات شريطية، حساسات حرارية، كراسي تحميل، وقطعة مسمار واحدة على الأقل كبديل سريع.
• التزييت والتشحيم: تأكد من تزييت صناديق التروس ومحامل الدفع وفقاً للجدول الزمني الموصى به، وافحص مستويات الزيت أثناء الصيانة الدورية.
• فحص درجات الحرارة: راقب درجات حرارة المناطق وحمل المحرك باستمرار؛ فالارتفاع المفاجئ قد يشير إلى انسداد أو مشكلة ميكانيكية.
• المحاذاة: في حال فك أجزاء الماكينة، أعد محاذاة خوابير وبنزات الأعمدة بعناية لمنع عدم اتزان الدوار.
• التوثيق: احتفظ بسجل صيانة لتدوين ساعات التشغيل، قياسات التآكل، وأي أعطال للتنبؤ بمواعيد الصيانة المستقبلية.

الطلب والدعم

يُصنع السيلندر 75/36 حسب الطلب. وتتراوح مدة التوريد (Lead time) عادةً بين 6 إلى 12 أسبوعاً من تأكيد الطلب (وقد تزيد في حال المعالجات الحرارية المكثفة أو المواد الخاصة).

عند الطلب، يرجى تقديم التفاصيل الكاملة: طراز الماكينة والشركة المصنعة، قطر المسمار، نسبة L/D، نوع الشفة، الطول المطلوب، ونوع المواد المراد تشغيلها. حدد أي متطلبات إضافية مثل فتحات التفريغ أو البطانات الإضافية السميكة.

• التخصيص: بروفايل وتصميم المسامير (عناصر العجن، الخلط، الخطوة) قابل للتخصيص بالكامل حسب التطبيق.
• الضمان: عادة ما تأتي السيلندرات بضمان محدود لمدة 12 شهراً ضد عيوب الصناعة والمواد (باستثناء التآكل التشغيلي الطبيعي). احرص دائماً على طلب موانع تسريب (O-rings وجوانات) إضافية مطابقة لشفة الماكينة.

الافتراضات الفنية

• تفترض قيم الأداء المذكورة تشغيل ماكينة 75/36 مبردة بالماء بشكل صحيح، وتعمل بسرعة دوران تتراوح بين 30–40 دورة في الدقيقة (RPM). (للمقارنة: ماكينة KraussMaffei KMD 90-26 تعطي ~200–250 كجم/ساعة لمادة PVC، بينما تسجل Grace لماكينة 75/36 إنتاجية ~400–500 كجم/ساعة).
• طول السيلندر (~2700 مم) هو تقدير بناءً على نسبة L/D؛ ويعتمد الطول الفعلي من الشفة إلى الشفة على أبعاد مبيت كراسي التحميل.
• تستند قوائم التوافق إلى فئات الماكينات القياسية؛ يُرجى التأكد من الأبعاد الدقيقة للأعمدة وقواعد التثبيت مع الشركة المصنعة للماكينة.
• تتبع جميع التفاوتات المذكورة (مثل تفاوت تجويف السيلندر ±0.02 مم) وحدود التآكل الممارسات المعيارية المتبعة في صناعة البثق.
