HDPE Drainage Sheet Extrusion Line

Ligne d’extrusion de panneaux drainants en HDPE

Ligne d’extrusion de panneaux drainants en polyéthylène HDPE (0,5–5 mm d’épaisseur, jusqu’à 5 m de large). Pour l’étanchéité et le drainage des fondations, toitures et infrastructures.

Category ->

Description

Introduction :

Les projets modernes nécessitent une gestion efficace des eaux pluviales. Les méthodes classiques utilisent du gravier ou des pierres en couche filtrante. En revanche, les panneaux drainants en polyéthylène haute densité (HDPE) profilés en dômes fournissent une solution légère et prête à l’emploi, capable de stocker et d’évacuer l’eau. La ligne d’extrusion produit ces panneaux de façon continue, offrant une façon fiable de remplacer les drains traditionnels encombrants.

Problématique

Un drainage inefficace autour des constructions peut provoquer une accumulation de pression hydrostatique et des dégâts structurels. Les méthodes traditionnelles reposent sur des briques ou des galets pour filtrer l’eau, entraînant un chantier long et de gros volumes de matériaux. Le manque de drainage adéquat conduit à la saturation du sol, aux cycles gel/dégel néfastes et aux infiltrations d’eau indésirables.
Défi principal : Fournir en continu des panneaux drainants (avec la rigidité et la perméabilité requises) pour remplacer ces systèmes de drainage en gravier.

Solution proposée

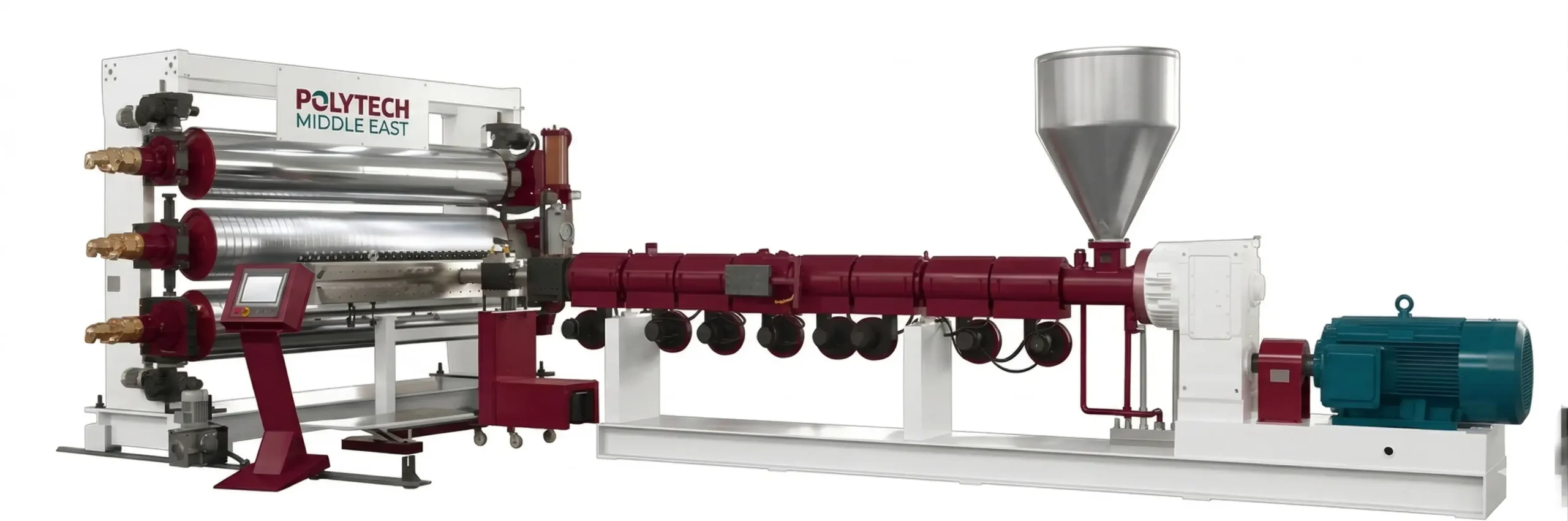

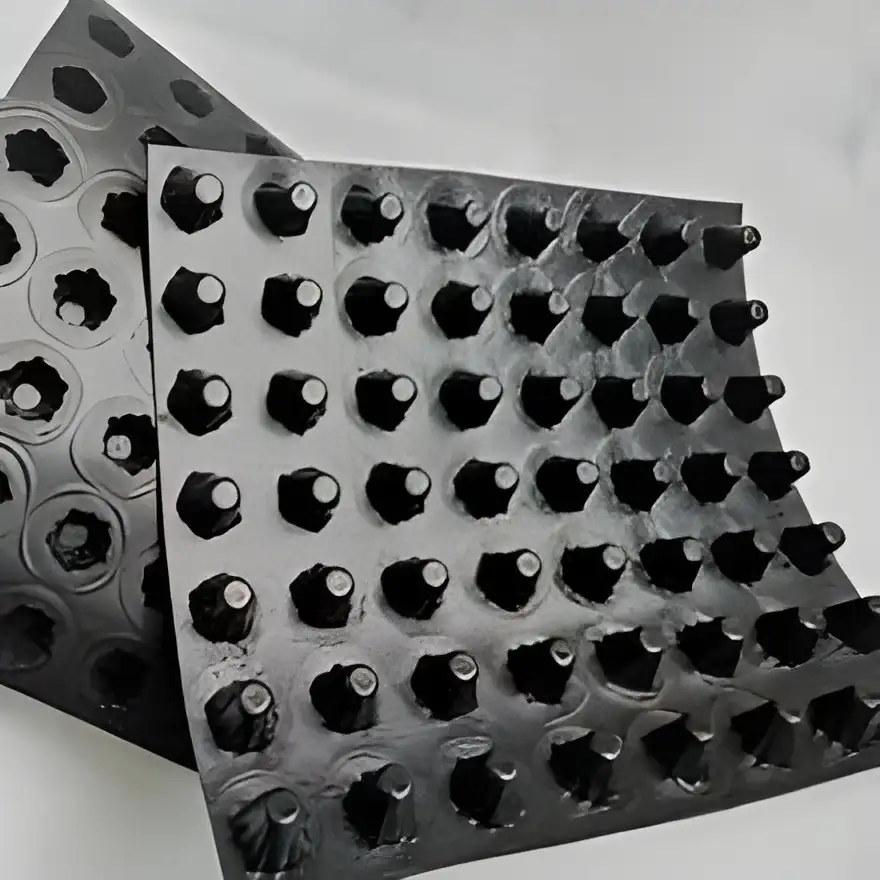

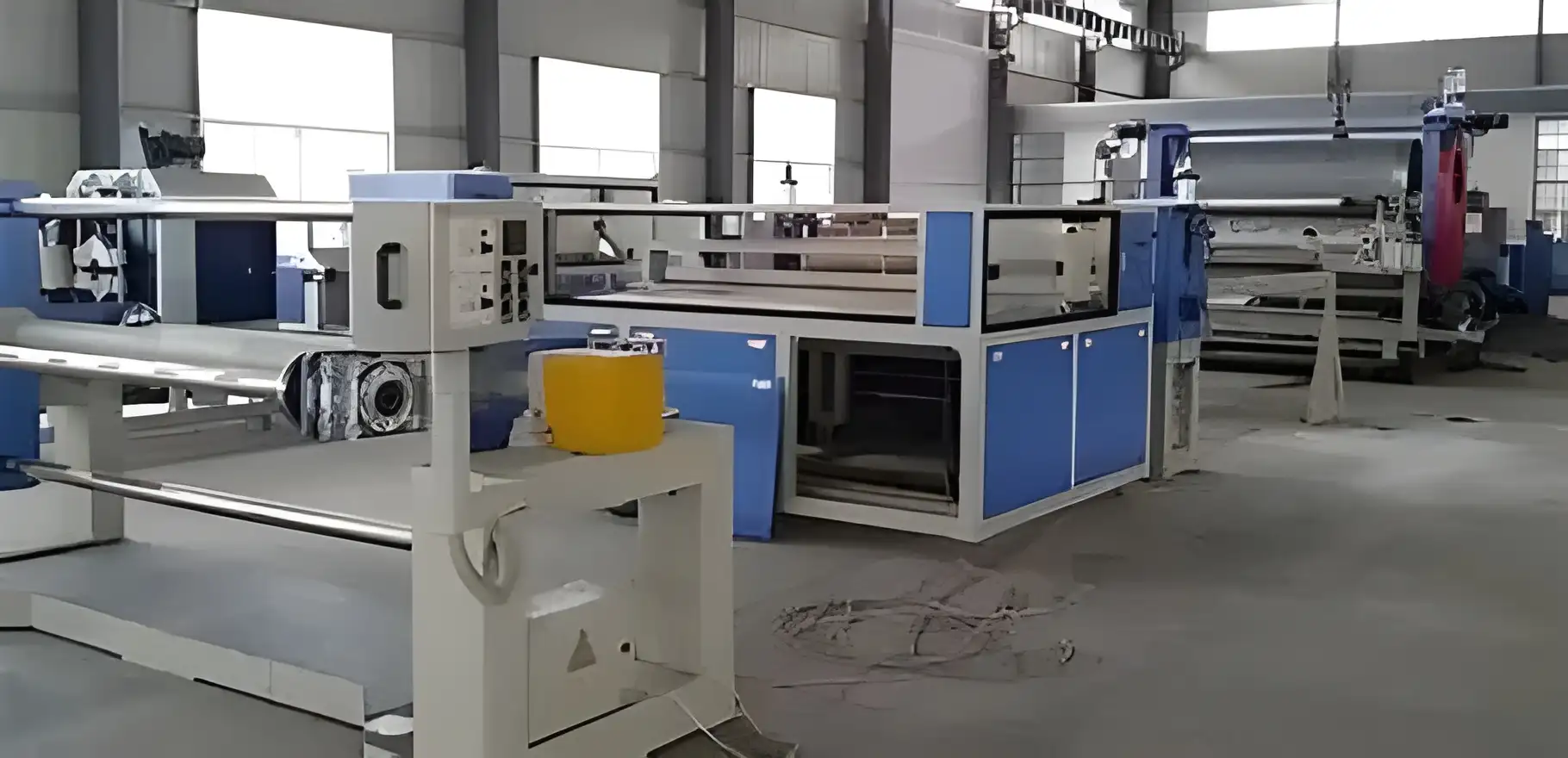

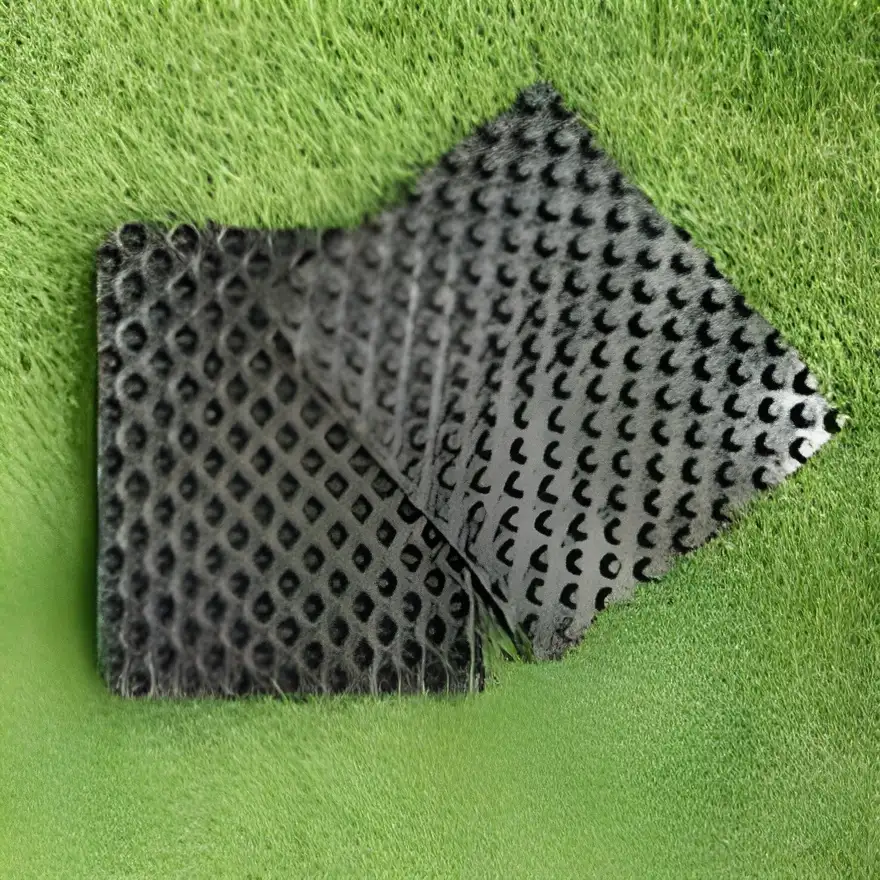

La ligne d’extrusion HDPE fait fondre des granules de PE dans un extrudeur (vis unique ou double, Ø90–160 mm) puis les pousse à travers une filière plate (type T-die) pour former une feuille continue. Cette feuille traverse ensuite un rouleau estampilleur sous vide, qui imprime des protubérances coniques sur la face inférieure (bossages d’environ 6–20 mm de haut). Ces « dimples » créent des canaux pour l’eau tout en renforçant mécaniquement le panneau. Le système est entièrement automatisé (contrôle PLC) : la vitesse, la température et le tirage sont ajustés en temps réel. Des capteurs garantissent l’homogénéité des dimensions (tolérance souvent ±0,1 mm) grâce à des réglages automatiques de la filière ou des rouleaux de calibrage. Les panneaux produits mesurent généralement 0,5–5 mm d’épaisseur sur 1–5 m de largeur (couramment ~2–3 m ; certaines lignes atteignent 5 m).

Caractéristiques techniques

  • Extrudeuse : Extrudeuse à vis simple ou double (Ø90–160 mm, rapport L/D ≈30), moteur ~55–150 kW, pour fondre le HDPE.
  • Filière plate & calibrage : Filère de type T ajustable pour un écoulement uniforme sur toute la largeur. La feuille passe ensuite sur une table de calibrage sous vide ou des rouleaux refroidis pour fixer l’épaisseur voulue.

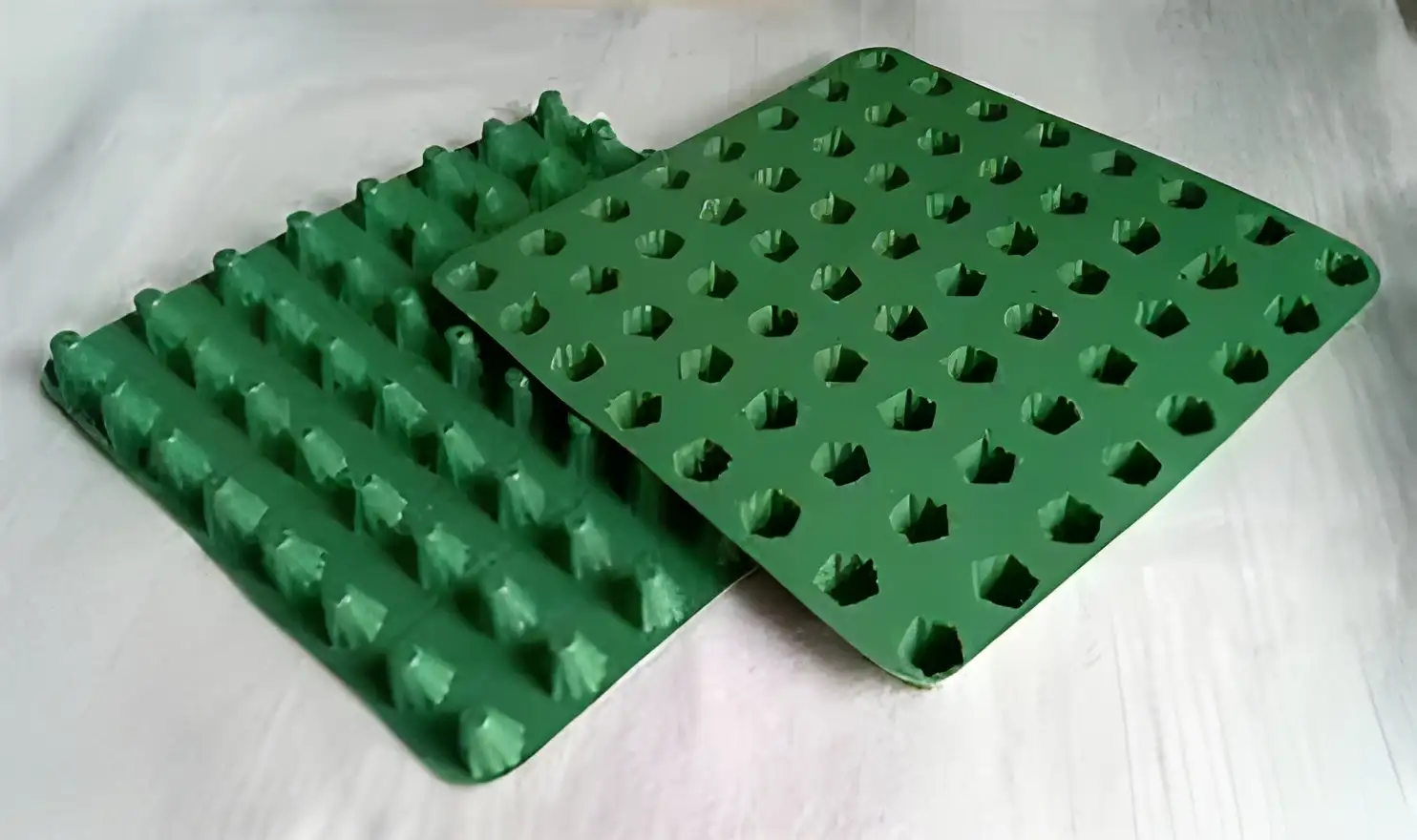

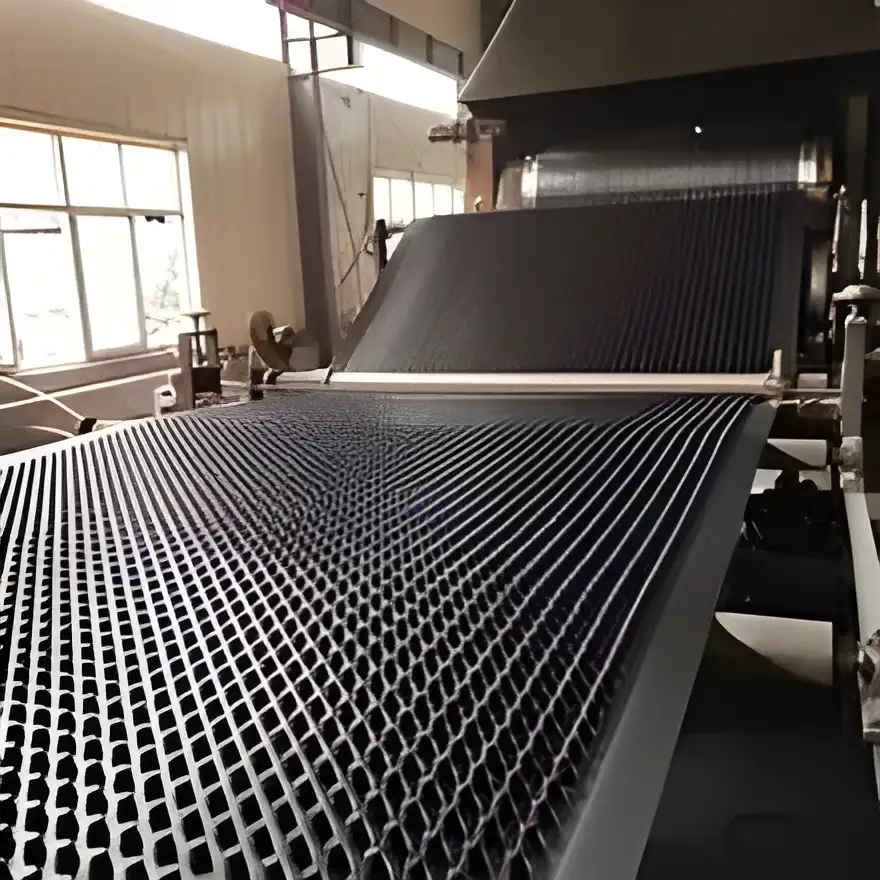

  • Unité d’embossage : Rouleau estampilleur refroidi (eau) formant des bossages coniques grâce à l’aspiration. Hauteur et espacement des bossages personnalisables selon le moule.
  • Refroidissement : Plusieurs rouleaux ou bain d’eau solidifient rapidement le panneau. Une aspiration sous-jacente peut améliorer la solidification sous chaque bossage.
  • Découpe et sortie : Panneau refroidi découpé aux longueurs requises (guillotine) ou enroulé sur mandrin. Machine de traction synchronisée avec l’extrudeur, avec options de coupe (rotative ou à grande vitesse).
  • Contrôle & qualité : Automate PLC + écran tactile pilotant la ligne. Capteurs de température, pression, épaisseur garantissent le respect des tolérances. De nombreuses lignes ajustent automatiquement la filière ou les rouleaux pour maintenir l’épaisseur cible.
  • Débit de production : ~500–1000 kg/h selon les dimensions. Par exemple, 3 m de largeur produit environ 600 kg/h, 5 m environ 1000 kg/h.

Produits

Applications

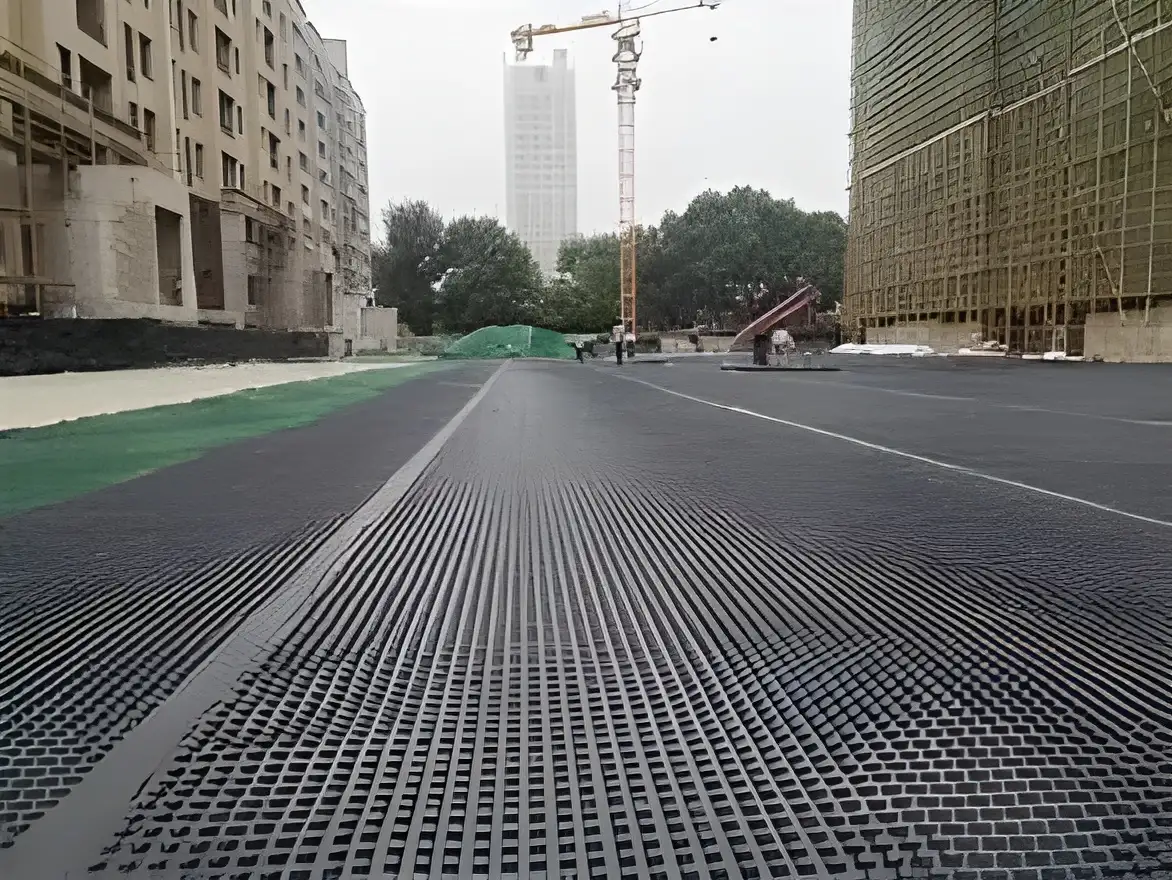

Les panneaux HDPE drainants sont utilisés dès qu’un drainage efficace est nécessaire :

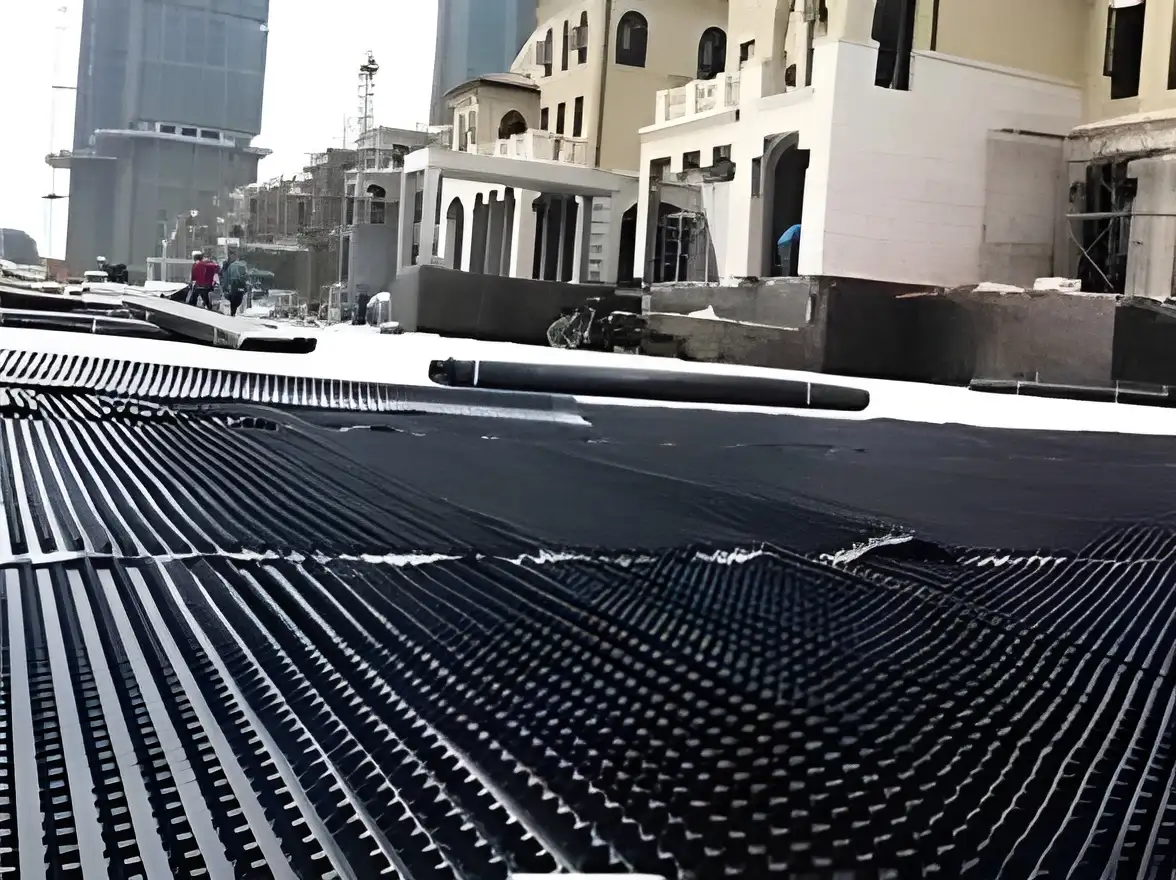

  • Fondations et sous-sols : Posés contre les murs enterrés, ils canalisent l’eau vers les drains périphériques, protégeant ainsi l’étanchéité de la structure.
  • Jardins et toitures végétalisées : Sous terre végétale, ils évacuent rapidement l’excès d’eau tout en préservant la réserve pour la végétation. Ils agissent aussi comme barrière anti-racines.

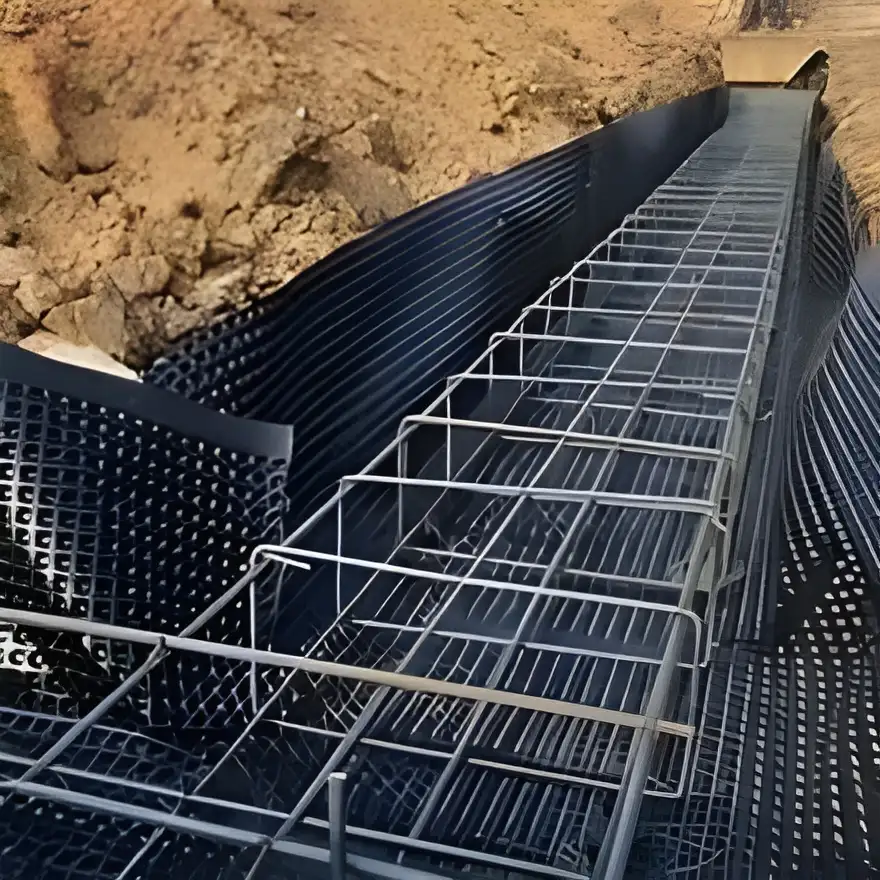

  • Tunnels et ouvrages souterrains : Placés le long des parois, ils recueillent les infiltrations pour les évacuer, évitant ainsi l’accumulation d’eau dans les structures.
  • Axes routiers et ferroviaires : Sous chaussées et remblais, ils maintiennent les sous-couches sèches, réduisant le gel et augmentant la durabilité des routes.

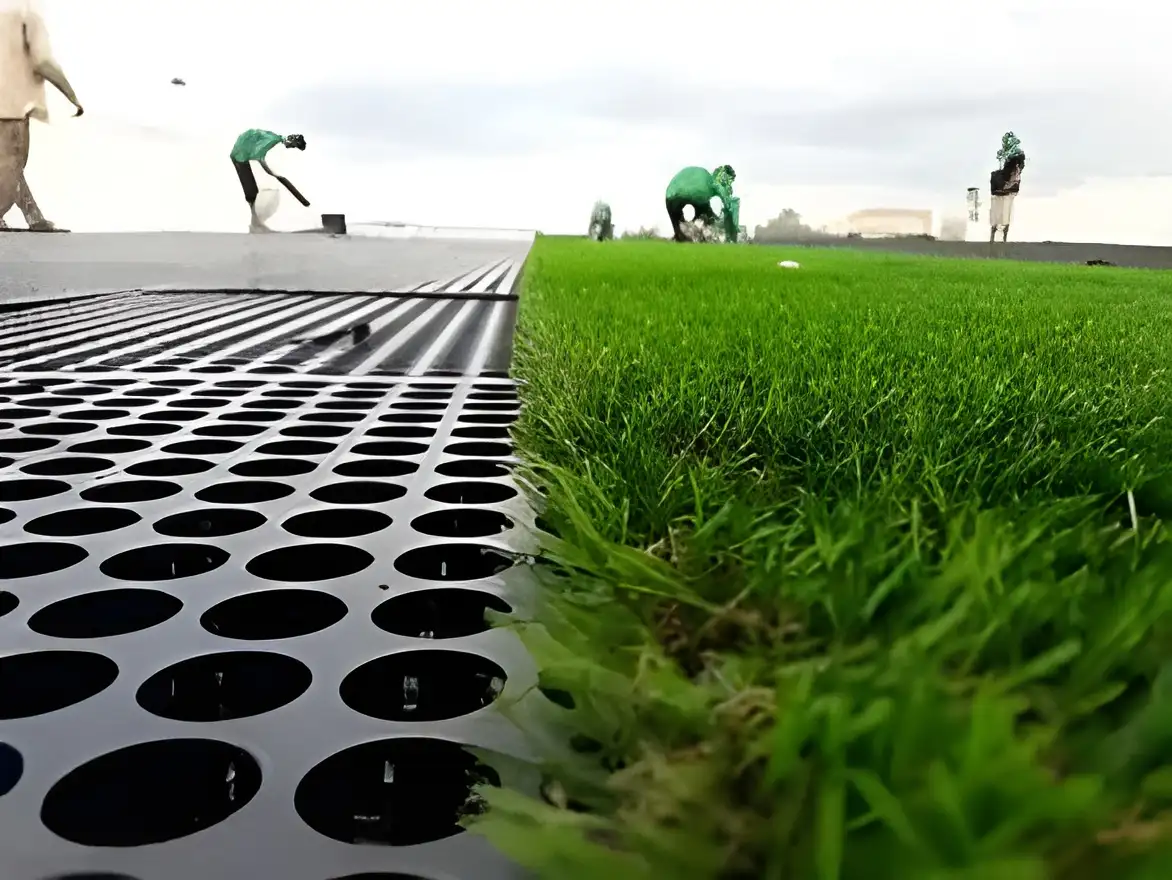

  • Espaces verts et stades : Sous terrains de sport et grands espaces paysagers, ils empêchent l’engorgement. Le drainage rapide permet une utilisation optimale des surfaces.

Avantages concurrentiels

  • Haute durabilité : Les panneaux HDPE résistent aux charges élevées sans se déformer. Contrairement au gravier, ils conservent leur structure, garantissant un drainage pérenne.
  • Production homogène : L’extrusion automatisée assure des épaisseurs et géométries de dimple uniformes. La grande cadence de production économise du temps de chantier par rapport au montage manuel de drains traditionnels.
  • Flexibilité de conception : La hauteur et l’espacement des bossages sont adaptables. Par exemple, pour fortes précipitations on utilisera des bossages plus hauts. Les dimensions peuvent être adaptées au projet.
  • Facilité d’installation : Panneaux légers, plus simples à manipuler que des tonnes de gravier. Associés à un géotextile, ils forment un système de drainage compact et efficace, réduisant temps et coûts de mise en place.
  • Fiabilité éprouvée : Les panneaux subissent des tests (résistance à la compression, débit hydraulique) conformes aux normes. Leur utilisation réussie dans de nombreux projets réduit les risques de dysfonctionnement.

Applications

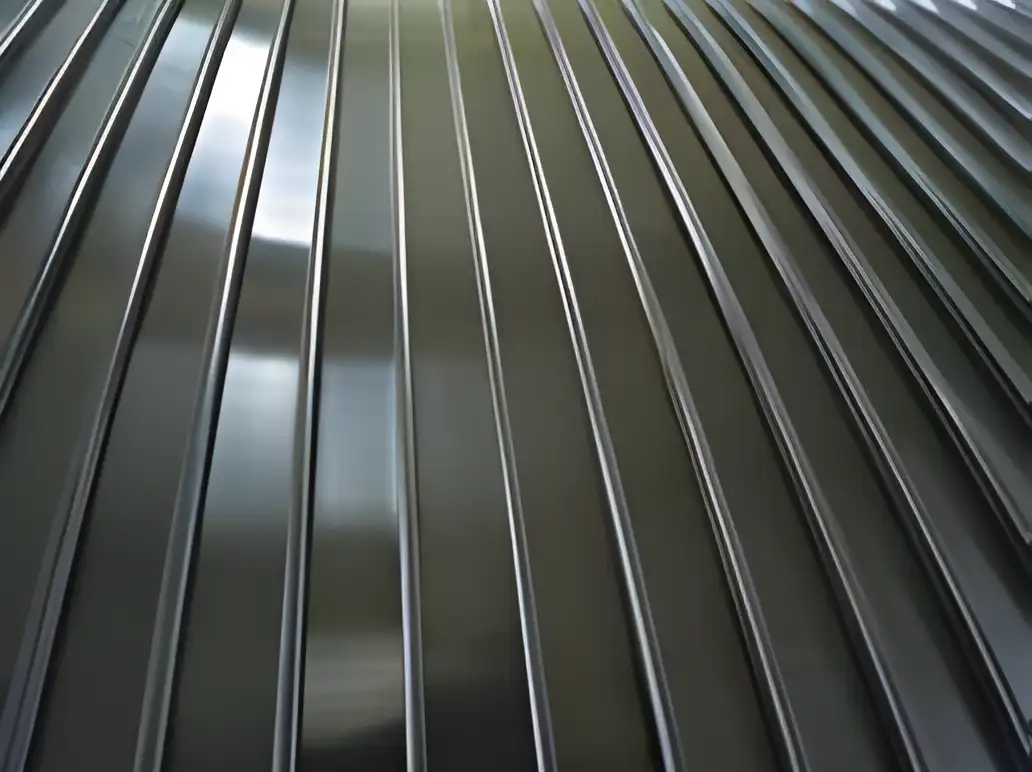

Galerie

Caractéristiques principales

Paramètre Valeur Typique / Gamme Notes
Matière première HDPE (polyéthylène haute densité) Grades rigides, possible mélange avec additifs/minéraux
Largeur de la plaque 1000–5000 mm Jusqu’à ~5 m sur grandes lignes
Épaisseur de la plaque 0,5–5 mm Couramment 1–3 mm; certaines lignes jusqu’à ~5,5 mm
Hauteur des bossages (protubér.) ~6–20 mm Ajustable via le moule (6–40 mm possible)
Diamètre de vis (extrudeur) 90–160 mm Visse simple (L/D ≈ 30–33)
Débit de production ~500–1000 kg/h Dépend de la largeur et la vitesse (ex. 3 m = ~600 kg/h)
Puissance des moteurs ~55–132 kW (55–150 kW) Extrudeur + auxiliaires
Système de contrôle PLC + IHM Contrôle automatique des vitesses, chauffages, vacuums
Mode de refroidissement Rouleaux/banque d’eau Fixe rapidement la forme; aspiration pour chaque bossage
Format final Plaques ou bobines Coupées selon besoin ou enroulées, avec gestion de tension
