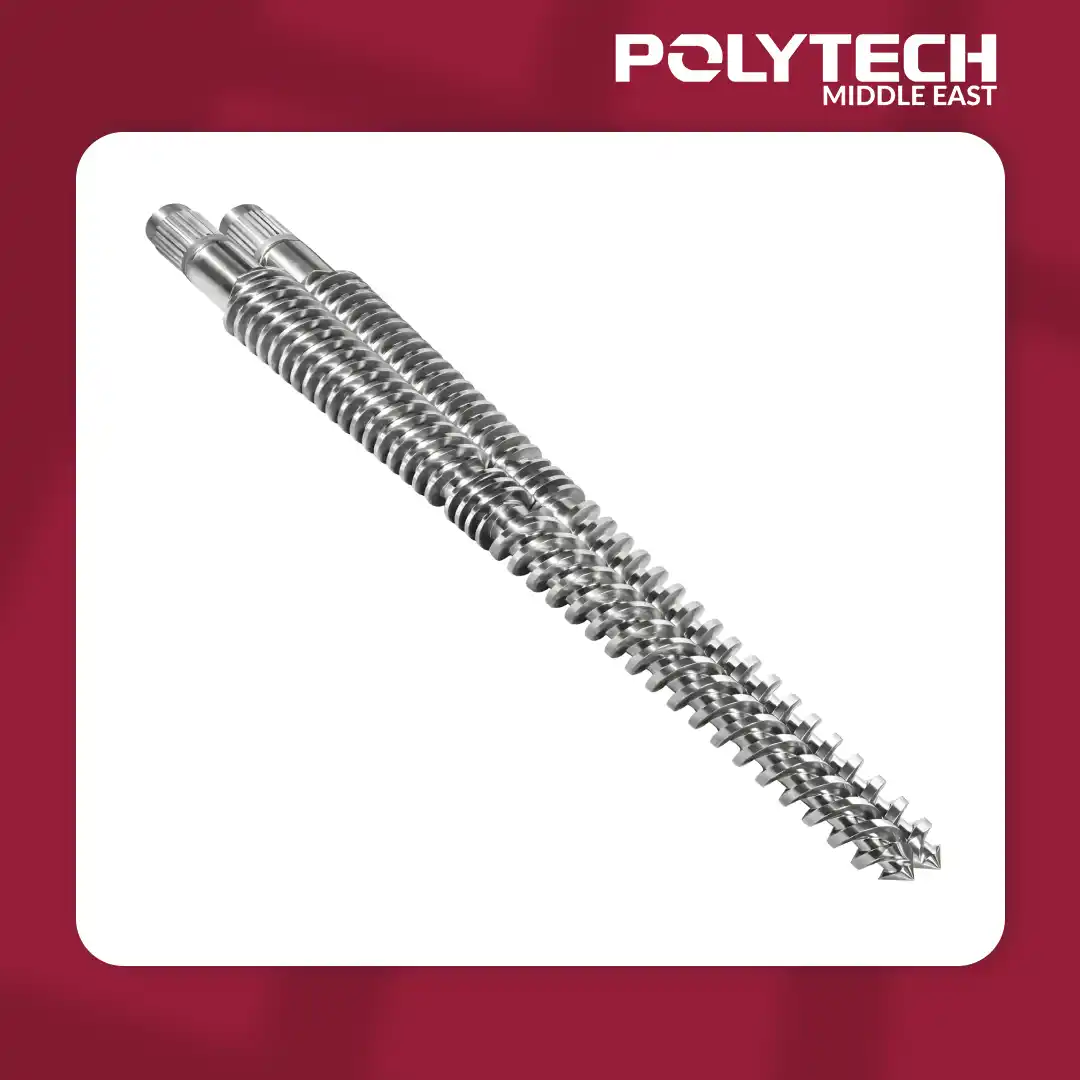

65/138 Konik Çift Vida Kovan

Executive Summary

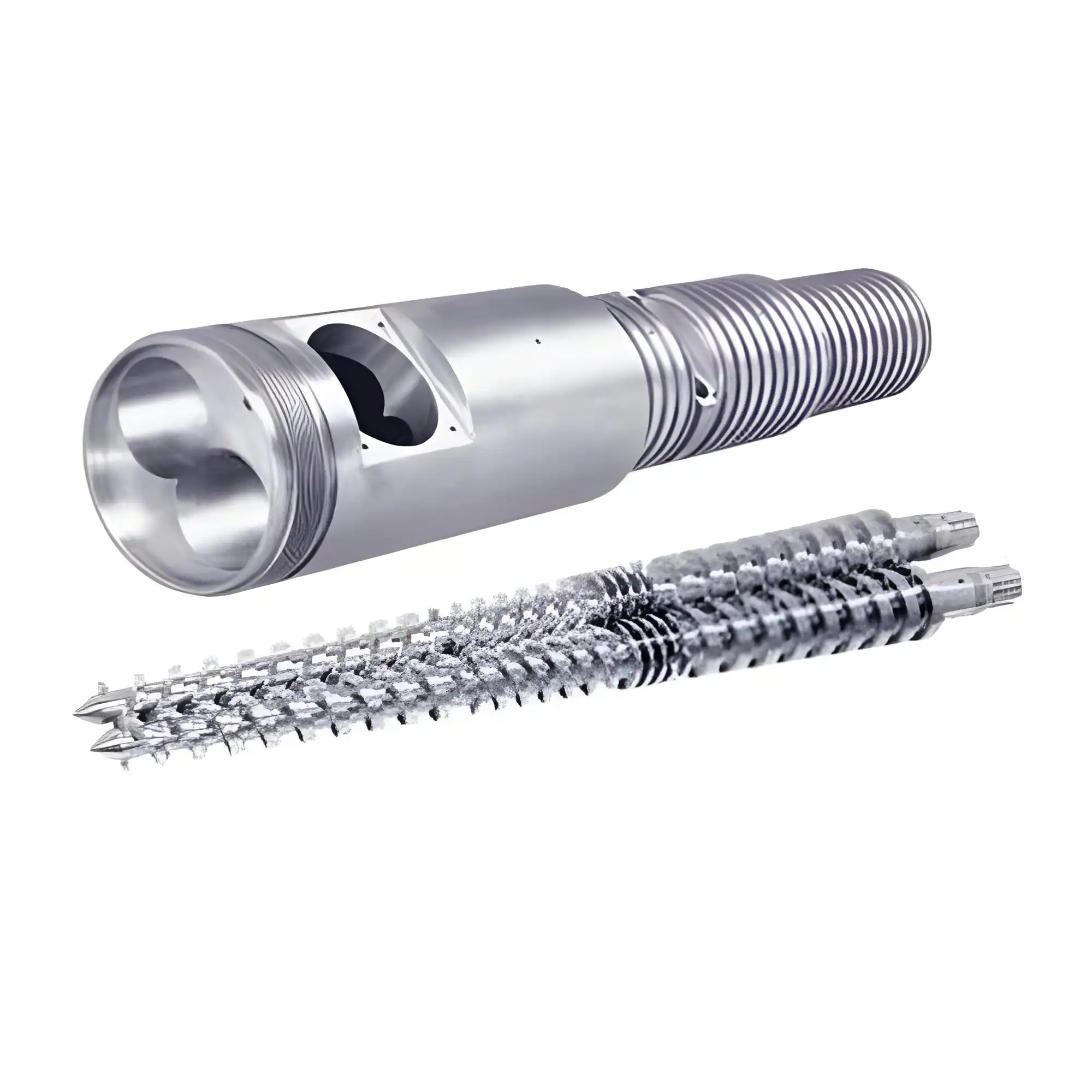

65/138 konik çift vida ve kovan, sert PVC, ahşap-plastik kompozitler (WPC) ve benzeri termoplastiklerin yüksek verimli ekstrüzyonu için tasarlanmıştır. 138 mm besleme çapından 65 mm çıkış çapına doğru daralan birbiriyle iç içe geçen (intermeshing) iki vida kullanarak güçlü ve doğal bir sıkıştırma bölgesi oluşturur.

38CrMoAl gibi yüksek kaliteli nitrasyon alaşımlı çelikten hassas işleme tabi tutulan vidalar ve kovan, zorlu ısıl işlemlerden geçer. Standart işlemler gaz nitrasyonunu (850–1000 HV değerinde 0,45–0,7 mm derinlik) ve opsiyonel bimetalik alaşım dökümünü (50–65 HRC değerinde 2–5 mm aşınmaya dayanıklı katman) içerir.

Bu tasarım, ılımlı vida hızlarında kapsamlı homojenizasyon ve yüksek eriyik basıncı sağlayarak eriyik stabilitesini korurken endüstriyel plastik ekstrüzyon hatlarının verimini önemli ölçüde artırır. Önemli avantajları arasında aşındırıcı bileşikler işlenirken uzatılmış kullanım ömrü ve enerji tasarruflu çalışma yer alır. Birbiriyle iç içe geçen kendi kendini temizleme (self-wiping) hareketi, homojen bir eriyik sağlar ve malzeme bozulmasını önler. Ağır hizmet tipi PVC boru imalatı, çatı kaplama levhaları ve WPC zemin profilleri gibi uygulama alanları, ürünü sürekli endüstriyel operasyonlar için son derece güvenilir kılmaktadır.

Design & Materials

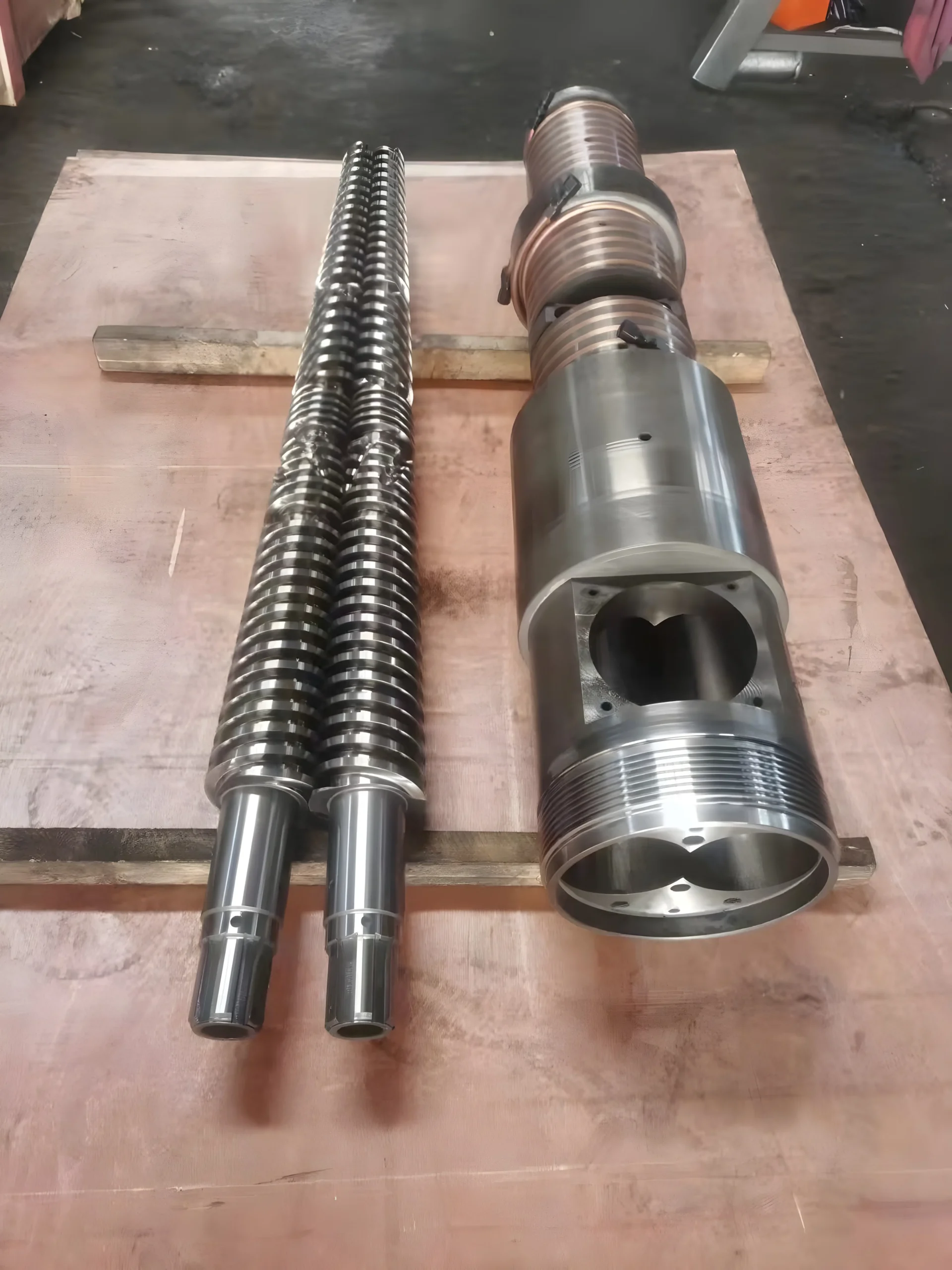

65/138 kovan, 138 mm besleme ucundan 65 mm çıkış ucuna doğru konik olarak daralan, ters yönde dönen (counter-rotating) iki vidalı bir sisteme sahiptir. Bu kademeli daralma, kovan boyunca eriyik basıncını düzenli bir şekilde artırır.

• Yapı: Temel yapı, başta 38CrMoAl olmak üzere birinci sınıf alaşımlı çeliklerden üretilmiştir. Bu nitrasyon çeliği sınıfı, olağanüstü çekirdek tokluğu sağlar (ıslah sonrası HB 280-320). Hem vidalar hem de kovan, 850–1000 HV sertliğe sahip son derece dayanıklı bir yüzey tabakası (0,45–0,7 mm derinlik) elde etmek için gaz-iyon nitrasyonuna tabi tutulur.
• Yüzey Kaplamaları: Korozif ve aşındırıcı dolgu maddelerine karşı üstün dayanıklılık için genellikle kovanın iç duvarına bimetalik aşınmaya dayanıklı bir tabaka dökülür. Bu alaşım tabakası 2–5 mm kalınlığındadır ve 50–65 HRC çift alaşım sertliğine ulaşır. Alternatif olarak, klorlu PVC gibi malzemelerden kaynaklanan mikro aşınmaya direnmek için nitrasyonlu çelik üzerine sert krom kaplama (0,025–0,10 mm kalınlık) uygulanabilir.
• Hassas İşleme: Akıcı plastik akışını garanti etmek için yüzey pürüzlülüğü kesin olarak ≤ Ra 0,4 µm seviyesinde tutulur. Vida doğrusallığı 0,015 mm hassasiyetle kontrol edilerek montajın rijit şekilde hizalı kalması sağlanır ve yüksek torklu koşullarda mekanik sürtünmeler/parazitler önlenir.

Technical Advantages

• Yüksek Çıkış & Karışım: 138 mm’den 65 mm’ye olan belirgin koniklik doğal olarak basınç oluşturarak ılımlı devirlerde (RPM) yüksek kapasiteli ekstrüzyon sağlar. Birbiriyle iç içe geçen tasarım, mükemmel bir kendi kendini temizleme eylemi sunarak tamamen homojen bir eriyik ve benzer boyutlardaki paralel alternatiflere göre daha yüksek verim elde edilmesini sağlar.
• Aşınma Direnci: 38CrMoAl taban çeliğinin bimetalik döküm (2–5 mm tabaka) ile birleştirilmesi, yoğun dolgulu formülasyonlara (örn. borulardaki yüksek CaCO₃ içeriği veya WPC’deki silika) karşı maksimum koruma sunar. Bu durum aşınmayı önemli ölçüde geciktirerek bakım ömrünü uzatır.
• Verimli Isı Yönetimi: Düşük çalışma hızları, kayma kaynaklı (shear-induced) aşırı ısınmayı azaltır; bu durum ısıya duyarlı PVC’nin işlenmesi için hayati önem taşır. Bölgeli ısıtma ve entegre soğutma; besleme, geçiş ve ölçüm bölgelerinde mutlak sıcaklık stabilitesi sağlar.
• Kendi Kendini Temizleyen Besleme Bölgesi: 138 mm besleme ucu yakınındaki özel hatve geometrisi, malzemeyi aktif olarak içeri çeker ve kendi kendini temizleyerek nem ve karmaşık katkı maddelerinin birikmesini önler, böylece son derece güvenilir ilk çalıştırmalar sağlar.
• Özelleştirme: Vida hatvesi (pitch), kanal derinlikleri ve sıkıştırma oranları; ister çatı kaplama levhaları ister kalın etli borular için optimize edilmiş olsun, endüstriyel plastik ekstrüzyon hatlarının tam gereksinimlerine göre yüksek düzeyde özelleştirilebilir.

Installation & Compatibility Notes

• Mekanik Uyum: 65/138 kovan, standart ters yönde dönen konik çift vidalı ekstrüder redüktörlerine monte edilir. Güvenli montaj için doğru flanş hizalaması ve cıvata torklaması esastır.
• Hizalama: Vidalar, metal metale temas etmeyecek şekilde birbirine geçmelidir. 0,015 mm doğrusallık toleransı kusursuz hizalama sağlamaya yardımcı olur, ancak boşluğun doğrulanması için devreye alma sırasında düşük hızda manuel döndürme gereklidir.
• Soğutma ve Isıtma: Tüm kovan soğutma ceketlerinin ve harici ısıtıcı rezistansların güvenli bir şekilde bağlandığından emin olun. Bölgeli sıcaklık kontrol cihazları herhangi bir polimer beslenmeden önce kalibre edilmelidir.
• Makine Uyumluluğu: Ana ekstrüder, 138 mm’lik geniş besleme bölümü için yeterli torku sağlamalıdır. L/D oranının ve montaj flanşlarının mevcut makine mimarisiyle eşleştiğini doğrulayın.

Maintenance & Lifespan

• Aşınma İzleme: Üretim miktarını ve eriyik kalitesini düzenli olarak takip edin. Vida hatveleri ile kovan duvarı arasındaki radyal boşluğu kontrol edin. Bimetalik veya nitrasyonlu tabaka standart toleransların ötesinde aşınırsa, değişim veya yenileme gerekir.
• Temizlik: Korozif HCl gazının açığa çıkmasını önlemek için PVC işlendikten hemen sonra kovanı temizleyin (purge yapın). Standart ticari temizleme bileşikleri kullanmak, Ra 0,4 µm yüzey kalitesinin korunmasını sağlar.
• Önleyici Bakım: Uç yataklarını, dişli kutusu yağını ve vida kaplinlerini düzenli olarak kontrol edin. Isıtıcıların ve soğutma kanallarının kireçten arındırılmış ve tamamen çalışır durumda olduğundan emin olun.
• Ömür Beklentisi: İyi bakımı yapılmış ve 2–5 mm bimetalik tabakaya sahip bir 65/138 kovan, yoğun dolgulu PVC ve WPC bileşikleri sürekli çalıştırıldığında bile on binlerce saat dayanabilir.

Safety & Quality Standards

• Kalite Güvencesi: Bileşenler sıkı toleranslara göre üretilmiştir (Nitrasyon kırılganlığı: Sınıf II). Tedarikçiler genellikle ISO standartlarına uyar ve tam malzeme ile ısıl işlem sertifikasyonu sunar.
• Güvenlik Uygulamaları: Standart ekstrüder güvenlik protokollerini uygulayın. Sıcak kovan bölgelerinin yalıtıldığından ve muhafazaya alındığından emin olun. Özellikle PVC formülasyonlarında potansiyel polimer gaz çıkışları için uygun havalandırma sağlayın.
• Operasyonel Güvenlik: Operatörler, soğuk çalıştırmaları veya aşırı karşı basınç birikimini önlemek için üreticinin başlatma ve durdurma sıralamalarına kesinlikle uymalıdır.
